Computer diagnostics of the petrol engine M60B30, DME 3.3 on BMW E32

DME 3.3 (M60B30) ECU identification dаta: Bosch hardware 0261200404 / software 1267358512, BMW hardware 1744050 / software 001, code 464

ECU Identification



DME M3.3 version for the M60B30 engine



  • Bosch hardware number: 0261200404
  • Bosch software number: 1267358512
  • BMW hardware number: 1744050
  • BMW software number: 001
  • Manufacturing code: 464
  • Check number: 1748117
  • Part number: 1744212

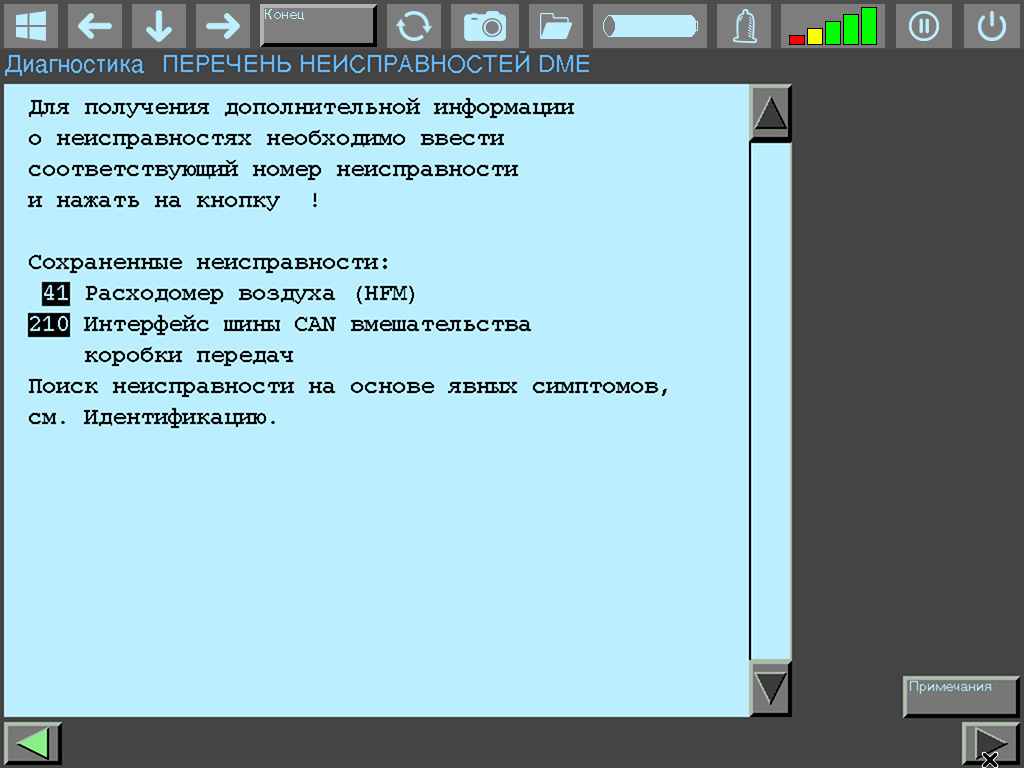

Stored Fault Codes



 41   Air flow meter (HFM)



 210   Transmission CAN bus interface





DME 3.3 fault list: code 41 - air flow meter (HFM), code 210 - transmission CAN bus interface

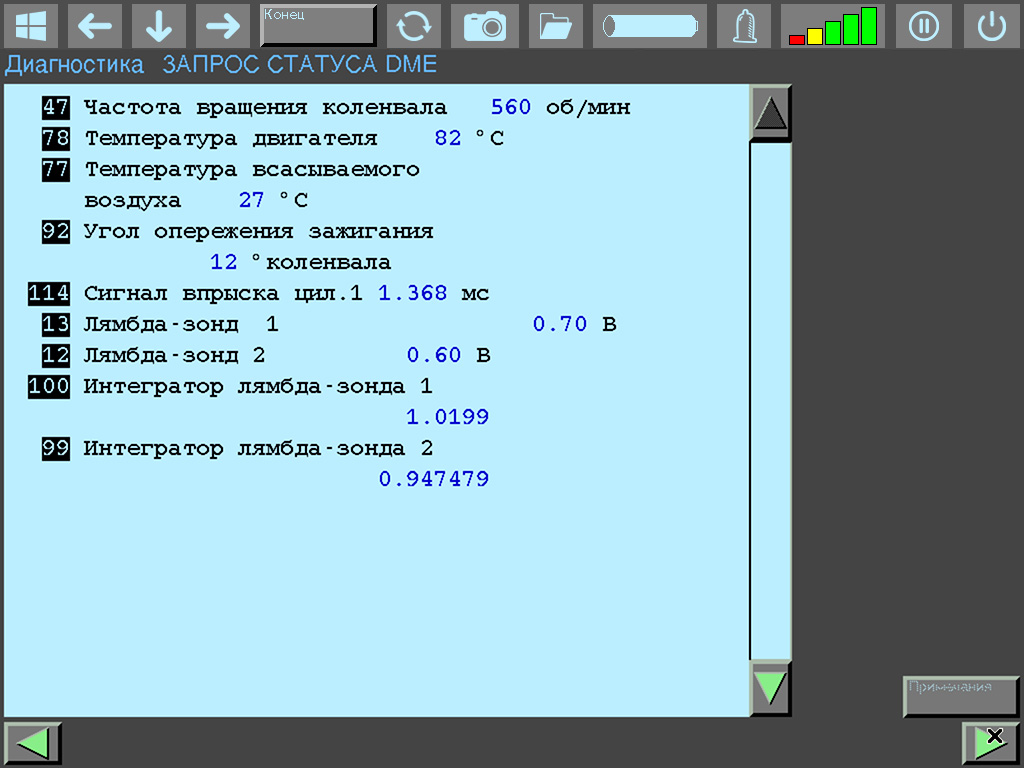

Live Data



 47   Engine speed: 560 RPM



 78   Engine temperature: 82 °C



 77   Intake air temperature: 27 °C



 92   Ignition advance angle: 12° BTDC



 114   Injection signal cylinder #1: 1.368 ms



 13   Lambda sensor #1 voltage: 0.70 V



 12   Lambda sensor #2 voltage: 0.60 V



 100   Lambda integrator #1: 1.0199



 99   Lambda integrator #2: 0.947479





DME 3.3 live dаta: RPM 560, engine temp 82°C, ignition timing 12°, injection and lambda parameters

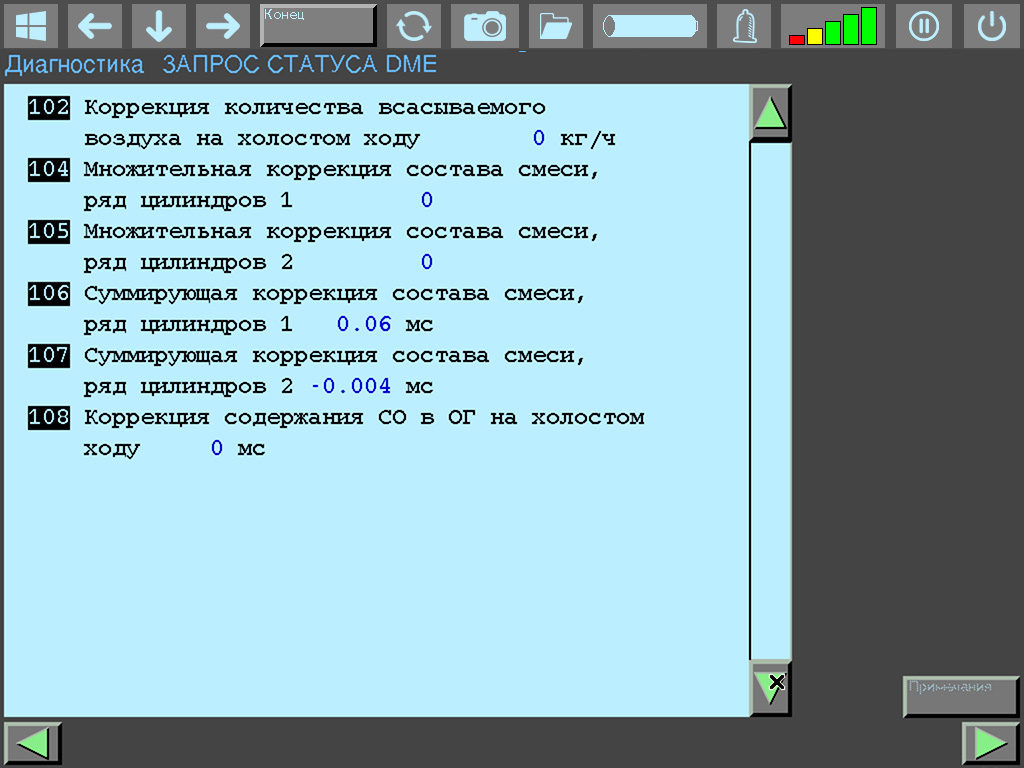

 102   Idle air mass correction: 0 kg/h



 104   Multiplicative mixture adaptation bank 1: 0



 105   Multiplicative mixture adaptation bank 2: 0



 106   Additive mixture adaptation bank 1: 0.06 ms



 107   Additive mixture adaptation bank 2: -0.004 ms



 108   Idle CO correction: 0 ms





DME 3.3 fuel adaptations: idle air correction, multiplicative and additive adaptations by cylinder bank

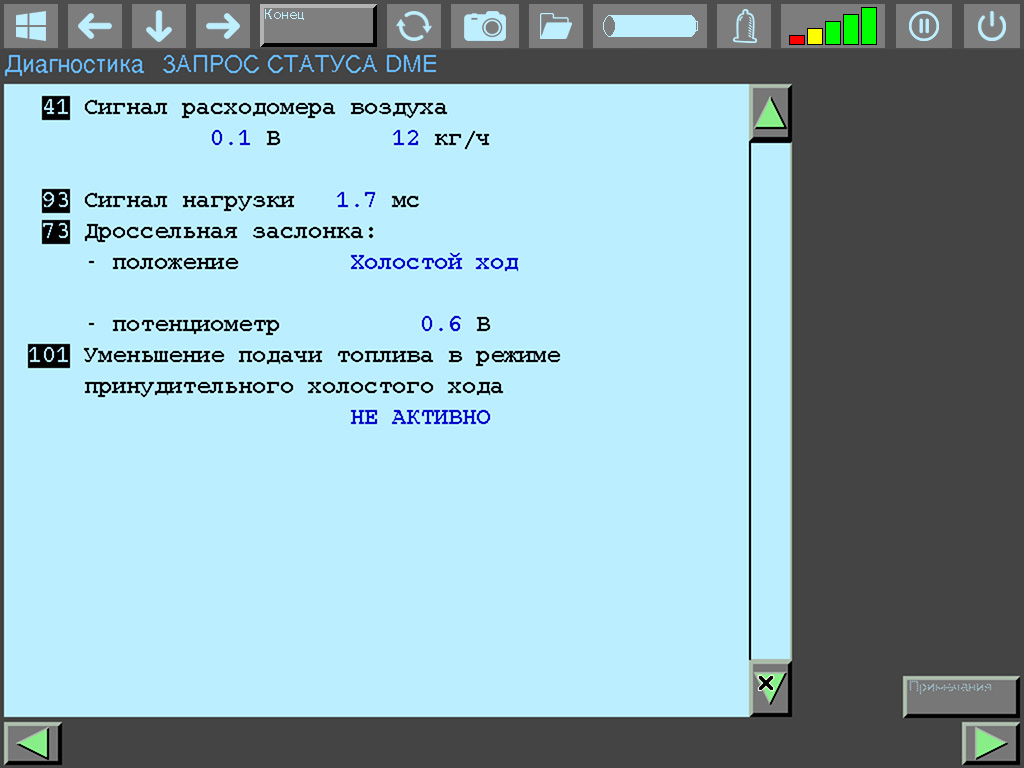

 41   Air flow meter signal: 0.1 V | 12 kg/h



 93   Load signal: 1.7 ms



 73   Throttle valve: 0.6 V | idle



 101   Fuel cut-off at idle: not active





DME 3.3 dаta: air flow meter signal, load, throttle position, idle mode

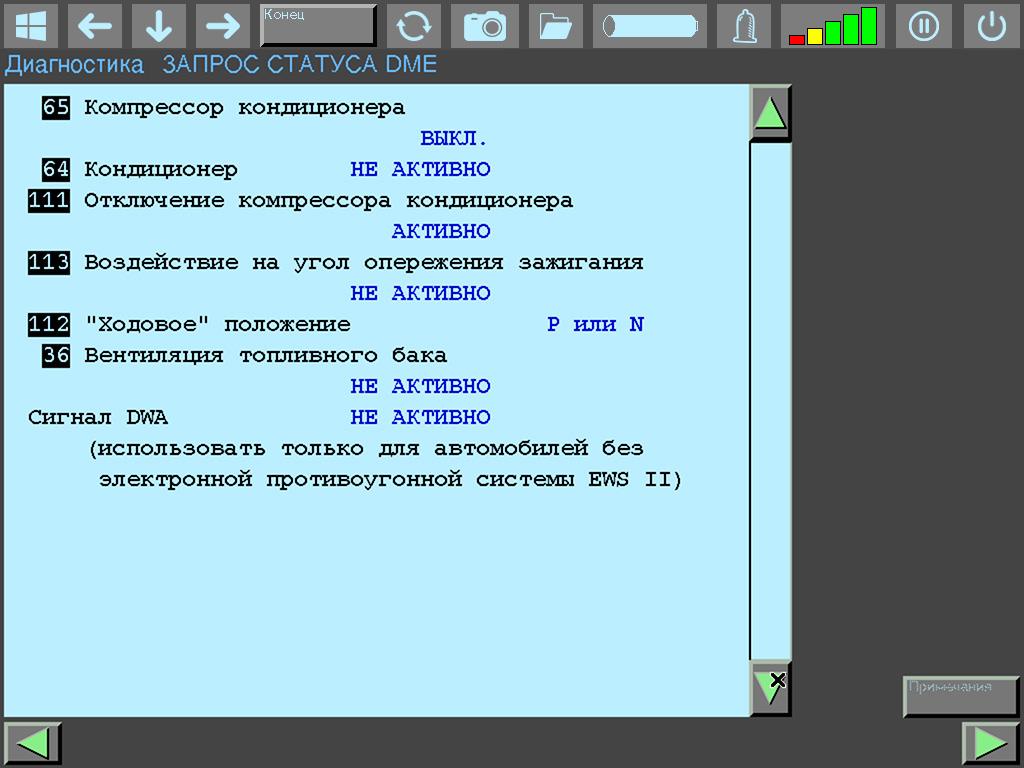

 65   A/C compressor: OFF



 64   Air conditioning: OFF



 111   A/C compressor shut-off: activated



 113   Ignition timing intervention: OFF



 112   Transmission selector position: P/N



 36   Fuel tank ventilation: OFF





DME 3.3 system states: A/C, ignition, selector position, fuel tank ventilation

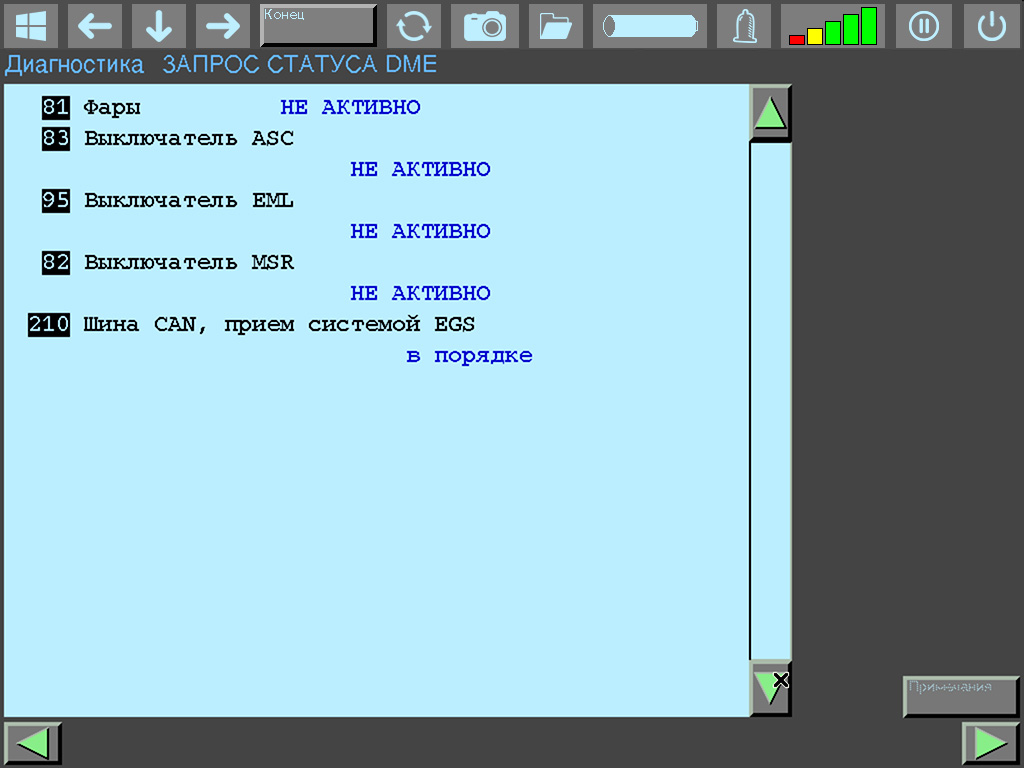

 81   Headlights: OFF



 83   ASC switch: not activated



 95   EML switch: not activated



 82   MSR switch: not activated



 210   CAN bus from EGS control unit: OK





DME 3.3 input signals: headlight status, ASC, EML, MSR switches, transmission CAN bus

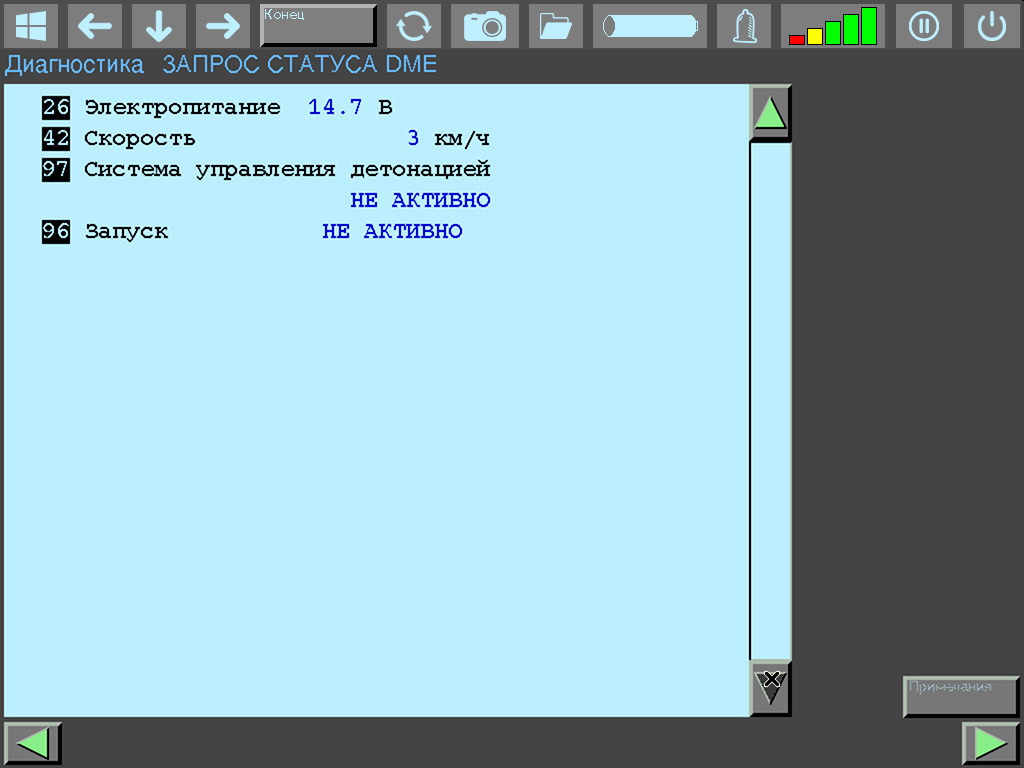

 26   DME power supply: 14.7 V



 42   Vehicle speed: 3 km/h



 97   Knock control system: not active



 96   Engine start: not active





DME 3.3 parameters: supply voltage 14.7V, speed 3 km/h, knock and start status
